16 septembre 2016
Barrages & Hydraulique (Aménagements hydroélectriques)
- Maître d’ouvrage : Collectivité Eau du Bassin Rennais (CEBR)
- Missions : Maîtrise d’œuvre pour la réhabilitation de la centrale :
- la mise en place d’une nouvelle turbine
- la réalisation des travaux de rétablissement de la libre circulation des anguilles (montaison et dévalaison),
- l’automatisation des vannes de l’évacuateur de crue et l’adaptation du contrôle-commande et du suivi de l’ouvrage
- Assistance à maître d’ouvrage pour le suivi réglementaire du barrage
- Exploitant : Société Publique Locale (SPL) Eau du Bassin Rennais
- Années des missions : 2014 – 2019
- Montant des missions : 210 k€
DESCRIPTION ET CARACTERISTIQUES DU PROJET

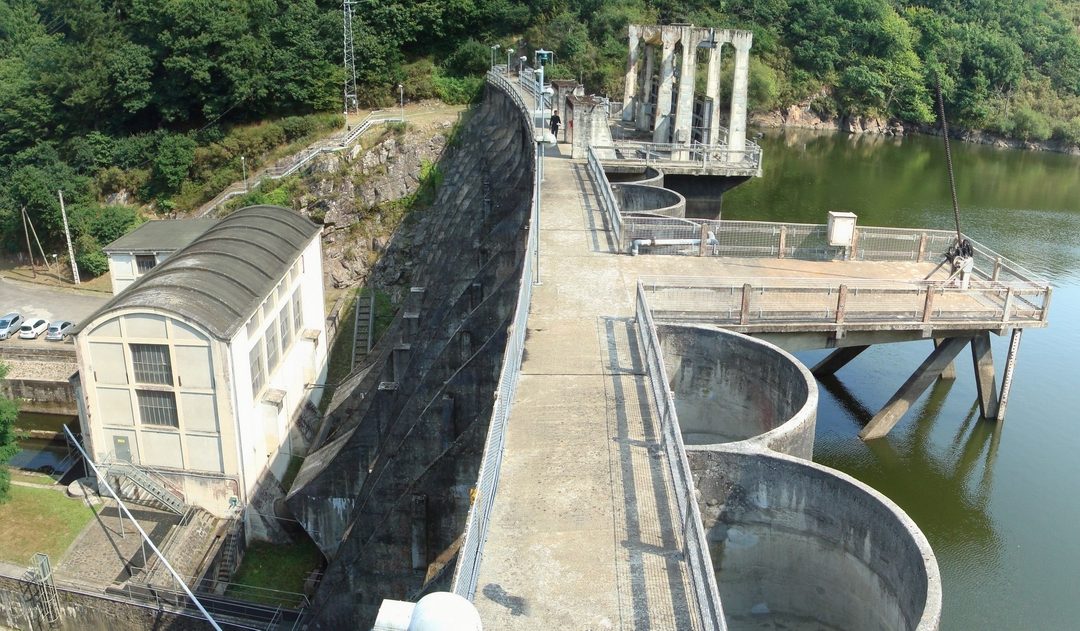

Le barrage de Rophémel est construit sur le fleuve côtier de la Rance, en amont de la célèbre usine marémotrice située à l’estuaire. C’est un ouvrage construit de 1931 à 1938 de type voûtes multiples en béton à contreforts système « Considère », appuyé sur du granite. Le barrage est constitué de 16 voûtes minces en béton armé de 5,40 m d’ouverture entre murs et de 10,80 m à 25,60 m de hauteur variable. Sa longueur en crête est de 126 m, sa hauteur au-dessus du terrain naturel de 26 m (classe A), il crée une retenue de 4,4 millions de m3.
Cet aménagement est à double usage : production d’eau potable et production électrique.
La centrale hydroélectrique située au pied du barrage est actuellement équipée de deux turbines Kaplan qui seront remplacées par une seule turbine :
- Débit d’équipement : 13.5 m3/s
- Chute brute max. : 23.8 m
- Turbines installées : type Kaplan à axe vertical
- Puissance électrique max. : 2.65 MW
- Production annuelle estimée : 2.47 GWh
MISSION
Le barrage de Rophémel sur la Rance a été mis en service en 1934 dans le cadre d’une concession hydroélectrique confiée à EDF. Il est depuis 1963 à double usage: la production d’eau pour le bassin rennais et la production électrique en période de pointe.
Le SMPBR a confié à GEOS Ingénieurs Conseils la maîtrise d’œuvre (études de conception et suivi des travaux) relatifs à :
- la mise en place d’une nouvelle turbine,
- la réalisation des travaux de rétablissement de la libre circulation des anguilles, aussi bien pour la montaison que la dévalaison,
- l’automatisation des vannes de l’évacuateur de crue et l’adaptation du contrôle-commande et du suivi de l’ouvrage.
La mission d’assistance à maître d’ouvrage pour le suivi réglementaire du barrage comprend :
- Suivi et analyse des données d’auscultation
- Rédaction d’un rapport annuel d’auscultation
- Visites Techniques Approfondies
- Examen Technique Complet
- Revue de sûreté
16 septembre 2016
Barrages & Hydraulique (Stations de pompage)
- Maître d’Ouvrage : RTS (Radio Television Suisse)
- Mission : Maîtrise d’Œuvre + coordination des mandataires ingénieurs CVSE et électricité
- Montant des travaux : 3500 kCHF
- Montant de la mission : 240 kCHF
- Date de réalisation : 2015 – 2016
DESCRIPTION SOMMAIRE ET CARACTERISTIQUES DU PROJET
Le projet consiste en la réalisation d’une prise d’eau, d’une station de pompage et d’un rejet dans l’Arve, d’une capacité de 100 l/s, à des fins de free-cooling.
Les travaux extérieurs consistent en la pose du réseau de pompage depuis le lit de l’Arve jusqu’à l’introduction dans le bâtiment existant, comprenant :
- Conduites PEHD DN400 en tranchée pour le pompage et le rejet,
- Crépine inox en V 3 mm dans le lit l’Arve,
- Chambre des vannes préfabriquée en PEHD sur le parvis de la RTS,
- Chambre de dissipation du rejet préfabriquée en PEHD au pied du mur de quai,
- Rejet en enrochements de blocs agencés dans le lit de l’Arve,

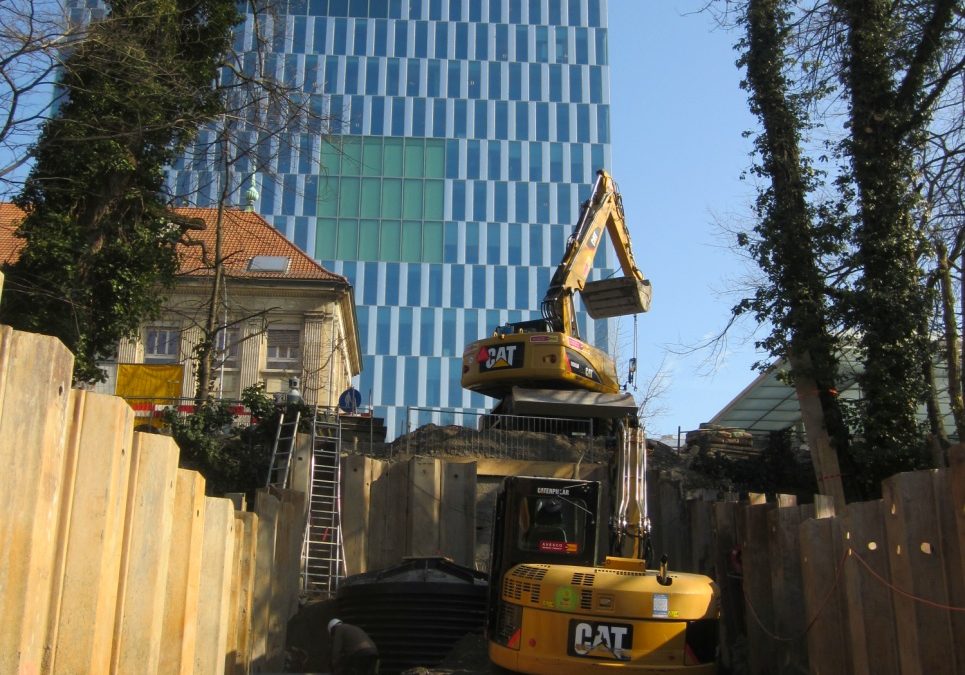

- Réalisation des travaux dans le lit de l’Arve dans une enceinte en palplanches autoportantes PU-18
Les travaux intérieurs consistent en la réalisation du réseau primaire depuis l’introduction du bâtiment jusqu’aux échangeurs, comprenant :
- Conduites aller et retour en inox Ø323 mm,
- Station de pompe à vide pour l’amorçage du siphon comprenant 2 pompes à vide Evisa E-50 de 2×50 m3/h,
- Station de pompage comprenant 4 pompes KSB-Sewatec d’une capacité nominale de 100 l/s,
- Deux lignes de filtration comprenant filtres à tamis Boll & Kirch et séparateur à sable vortex Lakos,
- Trois échangeurs de chaleur d’une capacité totale de 3 MW,
- Travaux de confortement et renforcement du génie civil existant,
MISSION
GEOS a réalisé une mission de Maîtrise d’Œuvre comprenant (selon SIA 103) :
- Projet de l’ouvrage ;
- Procédure de demande d’autorisation ;
- Appels d’offres, comparaisons des offres, propositions d’adjudication ;
- Projet d’exécution ;
- Suivi d’exécution de l’ouvrage ;
- Mise en service, achèvement.
Ainsi que la coordination des mandataires ingénieurs CVSE et électricien et le pilotage du groupe de projet.
16 septembre 2016
Barrages & Hydraulique (Aménagements hydroélectriques)
- Maître d’ouvrage : VOEnergies Production SA
- Missions : Etude de faisabilité, conception générale, bathymétrie, mission géotechnique, avant-projet, projet d’ouvrage, demande de concession, appels d’offres, projet d’exécution, direction des travaux
- Années des missions : 2008 – 2013
- Montant des missions : 700 kCHF
- Montant des travaux : 10 000 kCHF
DESCRIPTION SOMMAIRE ET CARACTERISTIQUES DU PROJET

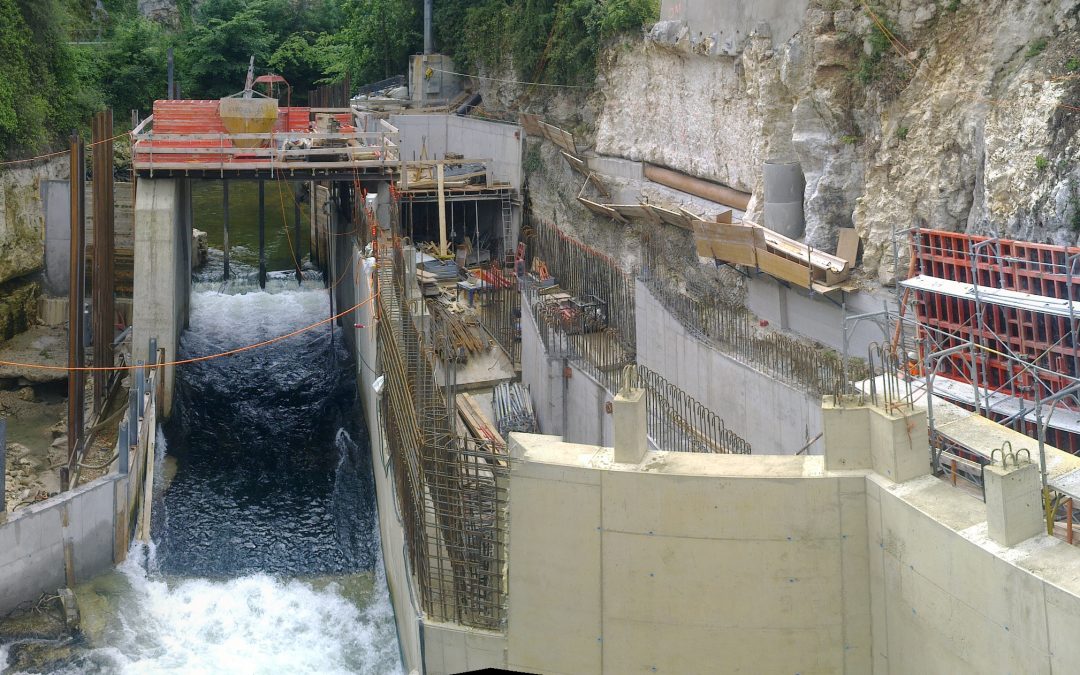

Le projet consiste en la reconstruction du barrage existant et la création d’une nouvelle usine hydro-électrique pour remplacer les 3 turbines existantes dans les bâtiments des anciens Moulins ROD par une nouvelle usine hydroélectrique au pied du barrage.
Le nouvel aménagement «barrage-usine» comprend un barrage mobile à clapets, une usine hydroélectrique et la prise d’eau usinière :
- Nombre de groupes : 2 turbines type «S» à axe horizontal
- Chute exploitable : 6.1 m
- Débit équipé : 21.6 m3/s
- Puissance totale installée : 1 MW
- Production moyenne annuelle : 4.22 GWh
- Ascenseur à poissons : Tour béton, hauteur 14 m
- Dispositif de dévalaison pour poissons intégré à la grille de l’usine
- Barrage mobile : 2 passes
- Largeur x hauteur : 5.1m x 3.6m
- Type de vanne : vannes clapets
MISSION
Les missions de GEOS Ingénieurs Conseils consistent en la maîtrise d’œuvre complète de l’ouvrage, y compris l’étude de faisabilité, la bathymétrie, une mission géotechnique ainsi que les ouvrages relatifs à la migration des poissons.
13 septembre 2016
Barrages & Hydraulique (Aménagements hydroélectriques)
- Maître d’ouvrage : SH CHAVORT – AKUO Energy
- Missions : Etude de faisabilité, AVP, PRO, ACT ; Assistance à maître d’ouvrage pour la réalisation
- Années des missions : 2013 – 2017
- Montant des missions : 210 k€
DESCRIPTION SOMMAIRE ET CARACTERISTIQUES DU PROJET
Le projet consiste à valoriser la chute d’eau créée par le seuil du pont existant qui varie d’environ 3 mètres à 1 mètre en fonction des débits de la rivière.

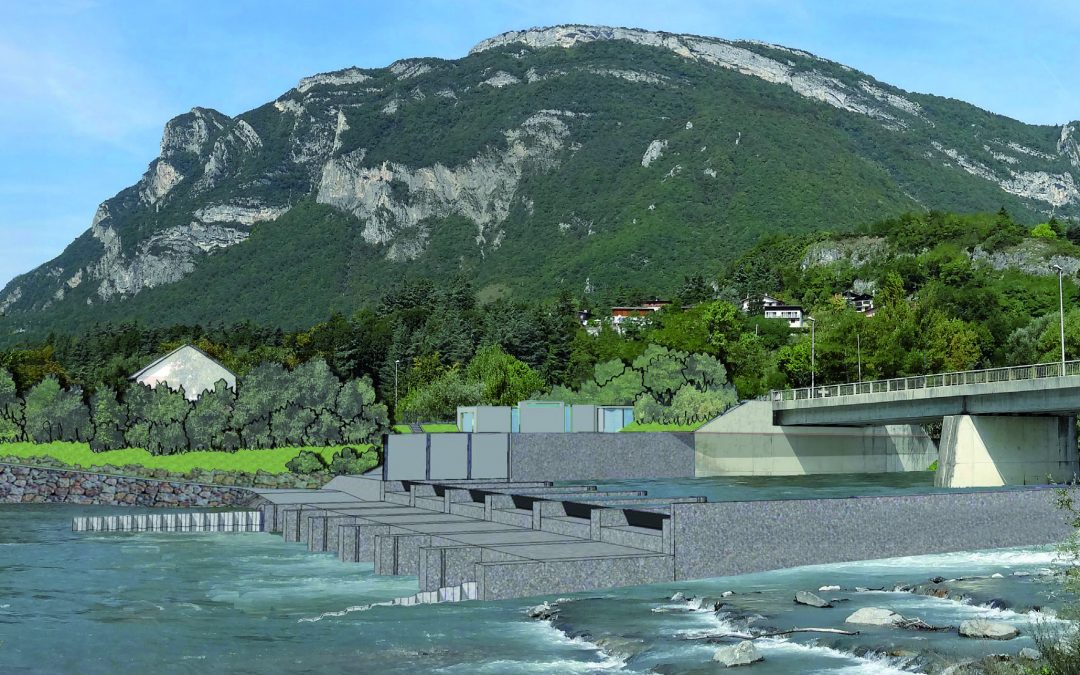

Le nouvel aménagement «barrage-usine» comprend six passes dont quatre sont équipées de turbines de type VLH et les deux restantes de vannes de fond utilisées pour le transit des matériaux charriés. La partie supérieure des six passes, conçue pour être déversante, est équipée de bouchures gonflables.
- Débit d’équipement : 105 m3/s
- Chute brute max.: 1 m
- Turbines installées : 4 VLH DN5000
- Puissance électrique max : 2000 kW
- Production annuelle estimée : 10’000 MWh
MISSION
La mission de GEOS Ingénieurs Conseils consiste en la réalisation des études de faisabilité, d’avant projet, de projet et des documents d’appel d’offres ainsi en une assistance à maîtrise d’ouvrage en vue de la réalisation d’une centrale hydroélectrique sur la rivière Isère.
Les études réalisées comprennent la conception de l’ouvrage «usine-barrage» à proprement parler, l’intégration des équipements hydroélectriques et hydromécaniques ainsi que l’établissement des plans nécessaires à la compréhension du dossier de demande d’autorisation et du DCE.
Pour la réalisation, GEOS fourni une assistance au Maître d’ouvrage, notamment pour le contrat BOP.
13 septembre 2016
Barrages & Hydraulique (Barrages & digues)
- Maître d’ouvrage : Syndicat Intercommunal d’Aménagement Hydraulique du Bassin de la Sanne
- Montant des missions : 40 k€
- Date de réalisation : 2014-2016
DESCRIPTION SOMMAIRE ET CARACTERISTIQUES DU PROJET

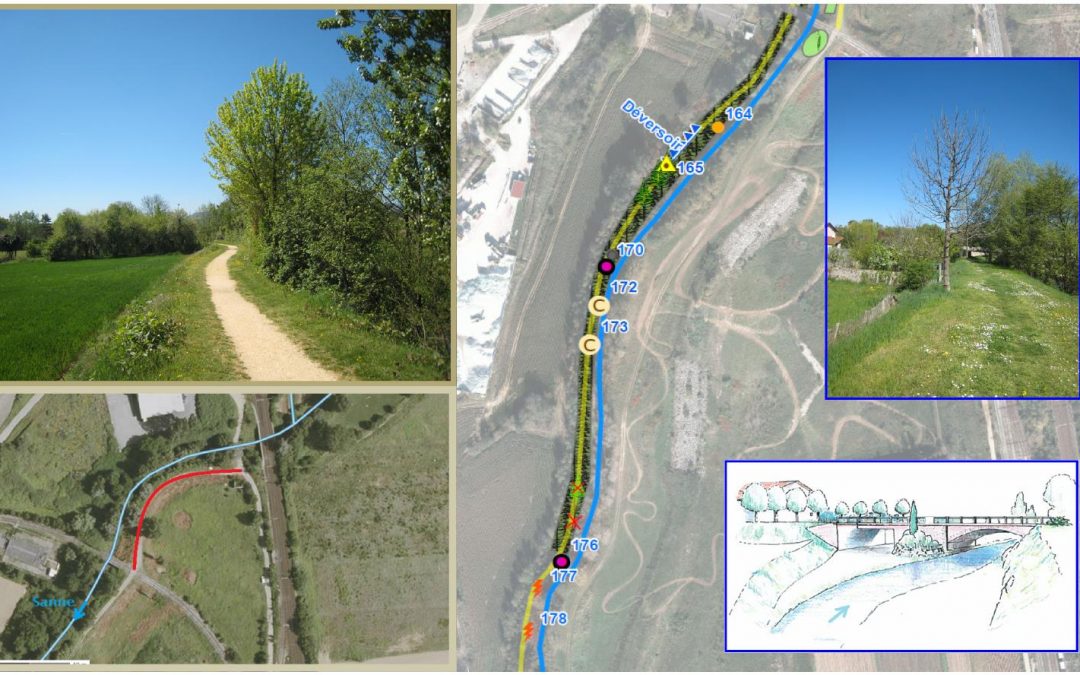

La création des digues, visant à protéger la ville de Salaise-sur-Sanne (habitations et bâtiments communaux) des crues centennales, a été engagée en 1983, puis s’est prolongée en 1988, pour s’achever entre 1998 et 2000, dans le cadre des travaux de protection autorisés par arrêté préfectoral.
- Hauteur des digues : 1 à 4 mètres
- Linéaire : 10 kilomètres
Les digues en rives gauche et droite de la Sanne sur Salaise-sur-Sanne et Sablons ont été classées en tant que digues de classe C au titre de la réglementation sur la sécurité des ouvrages hydrauliques. La notification de classement préfectorale date du 18 juin 2013.
Afin de respecter les exigences qui lui incombent en tant que responsable de l’ouvrage, le Syndicat Intercommunal d’Aménagement Hydraulique de la Sanne a confié au bureau GEOS la réalisation de la Visite Technique Approfondie intégrant le diagnostic initial de sûreté de la Sanne des digues concernées par cette notification de classement.
Suite à ces missions, le SIAH a confié au bureau GEOS, accompagné du bureau INGEROP, l’étude de dangers des digues
MISSION
- Visite Technique Approfondie intégrant le Diagnostic Initial de Sûreté
- Etude de dangers
- Consignes écrites intégrant un plan de gestion de la végétation
